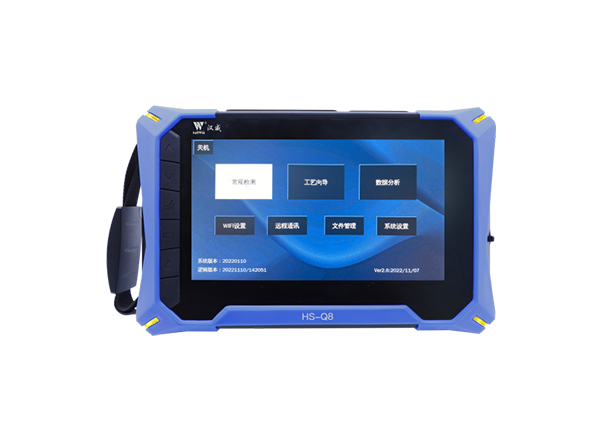

HS Q8是一款便携式数字超声检测仪，检测精度高，实用性强。设备可连接WIFI实现云检测，内置工艺向导。
全新升级智能超声波检测仪
全场景大屏展示，具备高分辨率
支持5G、WIFI网络互联，在线升级，网络监控
多频带信号带宽，具备高分辨率
工艺设置向导，人性化辅助设备调节
防护等级为IP68（防护等级标准的最高级别）
发射参数 | |
脉冲类型 | 负方波脉冲 |
脉冲前沿 | <10 ns |
阻抗匹配 | 48Ω、500Ω（ |
发射脉冲电压 | 400V（任意可调） |
脉冲宽度 | 30ns-1000ns |
接收参数 | |
采样频率/位数 | 200MHz/10bits |
重复频率 | 15Hz-1000Hz |
动态范围 采样深度
| ≥36dB 512 |
衰减器精度 | ＜ ±1dB/12dB |
垂直线性误差 | ≤3% |
等效输入噪声 | <80nV/√Hz |
增益范围/步进 | 120dB/0.1dB、1dB、2dB、6dB(全自动调节) |
水平线性误差 | ≤0.1% |
信号带宽
| 1、通频带 0.1~30MHz 2、宽频带 0.1~0.5 MHz 0.5~2.5 MHz 1~5 MHz 2.5~10 MHz 5~20 MHz 7.5~30 MHz 3、窄频带 5（4M带宽） 10（5M带宽） 15（5M带宽） |
声速范围 | （300-20000） m/s |
综合性能 | |
分辨力 | ＞30dB |
灵敏度余量 | ≥60dB(Φ2×200mm） |
检波方式 | 全检波、正检波、负检波、射频 |
工作方式 | 单晶探伤、双晶探伤 |
仪器参数 | |
整机尺寸 | 233*147*55（mm） |
显示屏分辨率
| 1024*600 |
接口 | 金属圆形12芯（输出一个VGA,一个OTG,一个USB2.0），金属圆形7芯（2个编码器） |
整机重量
| 1.34Kg（含电池）
|
电源、电池 | 直流（DC12V） 电池7.4V/8000mAh |
环境温度
| (-10-40)℃（参考值） |
显示屏尺寸
| 7寸
|
续航时间 | 连续工作5小时以上（锂电池供电） |
相对湿度 | （20-95）%RH |
锅炉、压力容器、管道及各类金属构件中的焊缝、母板的探伤及测厚。
