型号说明
工业纤维内窥镜特殊性能纤维内窥镜
工业纤维内窥镜，为Pratt & Whitney PT6引擎研发的，后来渐渐被使用在许多小型发动机和管道工程中
标准型号的纤维内窥镜无法支持一些目视检测I应用删除。奥林巴斯一直位于应用解决方案，当出现标准型号仪器不能满足用户需求的情况时，奥林巴斯便尝试着将光学仪器应用于那些目视检测I应用删除。这种偶然性的尝试带来了能满足特殊需求的独特的仪器设计--具有特殊性能的纤维内窥镜。当然，这种有特殊性能的纤维内窥镜也被用于其他方面。下面描述的型号，连同它的用途，可以应对用户所需要进行的特殊检测。

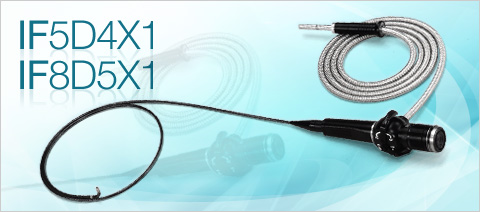

IF5D4X1
直径为5.0 mm（0.19'），作业长度为1200 mm（47'）。该仪器最Pratt & Whitney PT6发动机开发出来的，现在已用于小发动机和细小直径管道系统的检测。它的特性是双向弯曲并可以互换光学末端适配器，可以正面观测或侧面观测，这两种观测功能是该仪器的标准功能。
-UV（紫外光）纤维内窥镜IF11C5-20UV
用于管道内窥镜和标准规格纤维内窥镜的玻璃纤维能削弱紫外光，因此被用来观测荧光影像，而不是传送紫外光照明。为了在一台仪器上传送紫外光照明并同时观测影像，就需要一台有特别性能的纤维内窥镜。
IF11C5-20UV纤维内窥镜利用一种内部通道（也可以不用），以及石英光纤束来有效地进行紫外光照明。11.3 mm（0.44'）直径规格的仪器有两种长度：2.0 m或3.0 m（6.6' or 9.8'）。其特别之处是内部通道可以用来引入着色并在该应用中处理必要的流体。
※ 请注意，UV纤维内窥镜是特殊产品项目，所以需要较长的交付时间。
奥林巴斯为该项纤维内窥镜提供了特大功率的紫外光光源，用于检测着色渗透。
技术规格
工业纤维内窥镜 IF5D4X1/ IF8D5X1 特性和功能 | |||
IF5D4X1 | IF8D5X1 | ||
外径 | φ5.0mm | φ8.4mm | |
有效长度 | 770mm | ||
1,200mm | IF5D4X1-14 | ||
2,280mm | |||
3,000mm | IF8D5X1-30 | ||
顶端长度 | 13.1mm | 21.1mm | |
视野范围 | 49° | 40° | |
视野角度 | 直视 (使用光学适配器可转换成侧视) | 直视 | |
景深（固定焦距） | 5 ～ 50 mm | 30 mm～无穷远 | |
照明系统 | 导光系统 | ||
弯曲部 | 弯曲角度范围 | 上-下 120° | 上-下 120°， 右-左 100° |
导光缆长度 | 2,000mm | 1,000mm | |
工业纤维内窥镜 IF5D4X1-14/ IF8D5X-30 作业环境 | ||||
IF5D4X1-14 | IF8D5X-30 | |||
作业温度 | 插入管 | 空气中 | -10 ～ 80 ℃ | -10 ～ 80 ℃ |
水下 | - | - | ||
插入管以外部分的零部件 | 空气中 | -10 ～ 50 ℃ | -10 ～ 50 ℃ | |
作业时大气压力 | 插入管 | 空气中／水下 | 1013hPa | 1013hPa |
插入管以外部分的零部件 | 空气中 | 1013hPa | 1013hPa | |
防液体 （应对机油，轻油和5%盐溶液） | ○ | |||
防水 | 插入管 | ○ | ○ | |
防雨 | 控制部 | ○ | ||
