型号说明

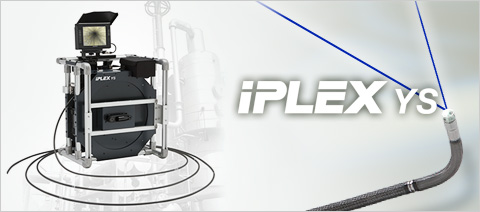

内窥镜与管道镜IPLEX YS
30米超长工业视频内窥镜配备了创新的激光照明和高清技术，可实现前所未有的图像质量，具有可操作性
卓越的操作性能
气体弯曲控制实现了在任意长度都有无与伦比的灵活性
多功能的IPLEX YS采用创新型气体弯曲控制技术，让用户可以利用紧凑的手持式控制器自由控制插入管。因为无需完全抽出插入管，用户可以仅抽出检测需要的长度，将剩余长度安全便捷的留在内置鼓盒中即可。
检测时，可精确再现检测目标的方向和位置
检测时，有时很难确定已检测图像上显示的区域和方向。
IPLEX YS采用集成重力传感器，在屏幕上显示已检测图像的朝向，清晰区分上和下。另外，选购件长度指示器还可以在屏幕上显示插入管插入目标中的深度；还可以从检测区域的某一已知点以某一相对长度重设长度指示器。利用这些功能，用户可以自信地进行检测，并可以清楚的确定检测的位置。
即使环境恶劣，也可以高效操作
进行现场维护时，即使有粗糙的物体、灰尘和雨水环境的各种阻碍，检测也必须进行。IPLEX YS的插入管设计，耐磨抗压，可以深入到各种表面粗糙的物体中进行检测。物镜清洁系统可以吹除插入管末端的细小灰尘和水滴残渣，确保能高效的进行检测和生成清晰的图像。
一体化包装，更加便携
IPLEX YS不仅可以处理完整的检测，其一体化设计还可以让用户在任何地方实施检测。如果检测现场没有AC电源，可用锂电池为IPLEX YS供电。插入管的弯曲可用小型的CO2压缩气筒控制，无需使用大型的空气压缩机。
超高图像质量
领先的激光照明技术实现卓越照明
IPLEX YS插入管末端采用激光照明实现卓越照明。
IPLEX YS是首款配备激光照明的工业视频内窥镜，该照明系统不仅能耗低，其亮度还是传统长插入管内窥镜的2倍。该系统拥有各种可更换式的光学适配器，可以实现最佳的放大倍率和放大方向。因此，用户可以轻易的在各种检测环境中实施观测。
各种环境下都可以生成清晰、鲜艳的图像
6.5英寸日光显示屏不论是在室内还是户外都可以显示清晰明亮的图像。我们独有的图像处理技术WiDER（宽动态扩展范围）可以突出阴影和高光部位的细节，从而能够显示整个景深内亮度和对比度均匀的图像。
精确诊断
精确的检测后分析
IPLEX YS拥有大量的后检测功能以协助用户进行各种分析。
用户可在将JPEG静态图像和AVI动态影像记录至CF卡或是USB快闪驱动器中，并可使用ImageNotepad为记录的图像输入较长的说明。输入文字时，若输入的是字母则会显示一组相近的单词，从而使文本输入更加的简便快捷。当将检测数据传入计算机时，用户为图像添加的说明将作为图像的一部分可以立即进行浏览。
立体测量，可靠的缺陷检测
深度
立体测量技术可以精确地以任意目标角度对缺陷进行三维测量。检测时，用户可以轻易的测量缺陷的尺寸和深度以及侵蚀、腐蚀和损坏的面积。对缺陷进行大量的检测计算可使检测结果更可靠。
我们特有的Spot-Ranging（物距测量），是一款提供了真正实时的、插入管末端到目标距离的测量工具，它能指引内窥镜插入管末端至检测对象的最佳距离处。使检测人员可在首次尝试中，即能轻松确定插入管末端是否足够接近测量目标，并获得最精确的测量结果。
便捷的图像数据管理
InHelp Viewer软件具有图像管理功能和精确测量图像中物体的功能。该软件可从我们的官网免费下载，它是一款理想的工具，旨在帮助用户再次测量和确认已存的测量结果。这个高级软件的特点是信息编辑和报告生成，使您可以更加有效率地制作检测报告。
技术规格：
IPLEX YS工业视频内窥镜需要定做。
插入管 | ||||
型号 | 插入管直径 | 插入管长度 | 插入管外表面 | 弯曲角度 |
IV88300Y | φ8.5 mm | 30 m | 高耐用性钨丝编织层 | 60°（上／下／左／右） |
弯曲角度控制机构 | 通过气体力学压力控制插入管末端的弯曲 | |||
照明方式 | 激光二极管照明 | |||
重力传感器 | 指示插入管末端的重力方向 | |||
温度传感器 | 2级高温报警指示 | |||
物镜清洁功能 | 通过喷气清洁插入管末端的灰尘和残渣 | |||
主机单元 | ||
尺寸（宽×高×长） | 472 mm x 522 mm x 380 mm | |
系统重量 | 约26 kg | |
LCD显示器 | 6.5英寸LCD日光显示屏，防反光型 | |
电源 | 可拆卸电池：14.8 V（额定），120分钟运行时间 | |
交流电源：100 V～240 V，50/60 Hz（附带AC适配器） | ||
气体供应方式 | 小型CO2压缩气筒或空气压缩机 | |
硬件连接器 | 视频输出 | S-Video，混合BNC |
音频输入 | 外接话筒，3.5 mm单声道插孔 | |
附件连接器 | 双向通信接头 | |
USB | 一个USB接口 | |
软件控制 | |
影像控制 | 3倍数字变焦，9级数字亮度控制，5级对比度调整，用于冻结和检索影像 |
可调增益控制 | 4级可调增益控制，使用了专业WiDER亮度平衡技术 |
曝光控制 | 可调节CCD曝光时间。 PAL：20 ms～500 ms，NTSC：17 ms～500 ms |
色彩增强 | 单色模式或强调红色、蓝色、全部基色 |
记录管理功能 | ||
记录媒体 | CF卡（1GB标准，与达4GB的推荐CF卡兼容）。推荐使用USB快闪驱动器。 | |
内存 | 1GB标准 | |
标题 | 30个字符的标题（含日期、时间和系统设置）。ImageNotepad允许为每张图像添加最多10条说明， | |
缩略图 | 图像以缩略图方式显示 | |
静态图像记录 | 分辨率（像素） | NTSC：640×480，PAL：768×576 |
视频录制 | 记录格式 | JPEG - 超高品质，高品质，标准品质； |
分辨率（像素） | NTSC：320×240/640×480，PAL：384×288/768×576 | |
记录格式 | AVI格式、动态JPEG压缩、兼容Windows Media Player | |
音频录制 | 记录格式 | WAV格式，最大60秒 |
立体测量功能 | |
距离 | 两点之间的距离 |
点到线 | 点到一条用户定义直线的垂直距离 |
深度 | 点到一个用户定义平面的正交深度／高度 |
面积／线 | 多个点间的面积及周长 |
剖面 | 两点之间的横截面标绘图 |
综合 | 综合两点之间的综合测量（包括距离、点到直线、面积和线） |
偏差 | 使用一条穿过测量点的平行线来测量点到线的距离 |
光学适配器规格
光学适配器变量 | ||||||
光学系统 | 末端 | |||||
视场 | 观测方向 | 景深*1 | 外径*2 | 硬末端*3 | ||
观测适配器 | AT120D/NF-IV88Y | 120º | 正面 | 4～190 mm | ø8.5 mm | 30.7 mm |
AT120D/FF-IV88Y | 正面 | 25～∞ mm | ||||
AT120S/NF-IV88Y | 侧面 | 1～25 mm | 35.6 mm | |||
AT120S/FF-IV88Y | 侧面 | 5～∞ mm | ||||
立体适配器 | AT60D/60D-IV88Y | 60º/60º | 正面／正面 | 5～∞ mm | ø8.5 mm | 36.9 mm |
AT60S/60S-IV88Y | 侧面／侧面 | 4～∞ mm | 39.6 mm | |||
*1. 表示光学适配器的最佳焦距。
*2. 当适配器安装在插入管上时，可以插入到直径为ø8.5 mm的小孔中。
*3. 表示安装时该插入管末端的刚性部分的长度。
