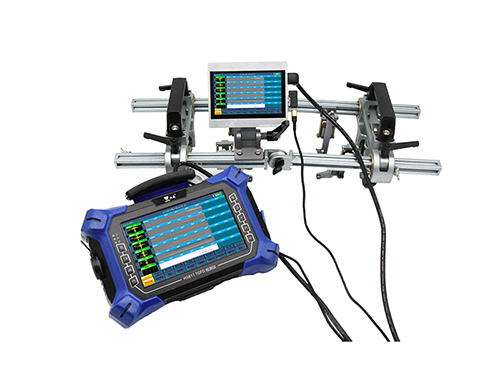

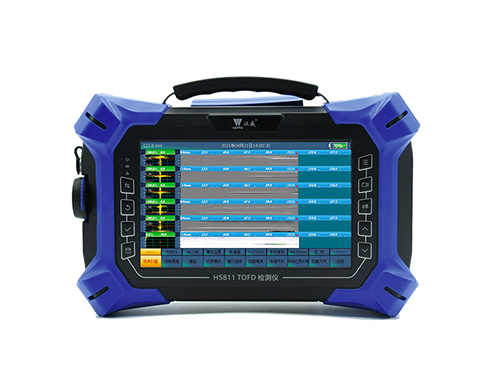

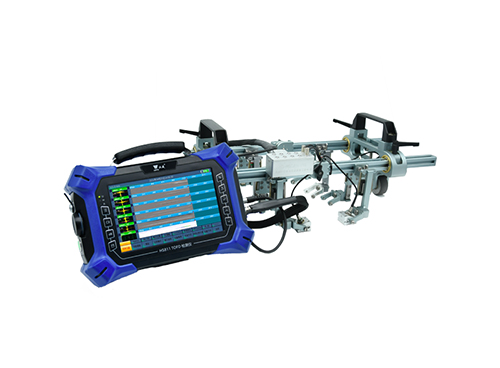

HS 811 TOFD检测仪

产品概述

HS 811 TOFD检测仪是在原HS810的基础上升级而成的超声波衍射时差法专用检测设备，在继承了HS810的稳定、简便、实用的特点上实现了更多的扩展。

功能特点

●接收/发射通道，从支持3组TOFD探头同时采集数据扩展到可支持6组TOFD探头同时进行数据采集，使得一次扫查最大覆盖厚度增加到了400mm，还可实现多种扫查模式组合

●兼容HS810的各类配件

●采用全新的外观设计，整机重量小于2Kg

●滤波带宽多档可调，最大带宽增至0.5~30M，完美匹配高频探伤需求

●采用工业级7寸彩色电容触摸屏，分辨率800X480，更可在低亮度状态下或强光下都能做到清晰可视

●动态调节范围增至120dB

●升级为全新USB3.0接口，数据传输能力更强，可全面兼容各类USB外接设备

●仪器软件：同时具备SAFT（合成孔径聚焦）功能，差分直通波拉直功能

●新增HDMI高清视频接口，更贴合外接监控或教学使用场合

●离线分析软件：具备SAFT（合成孔径聚焦）处理功能，具备图像处理前和处理后的同屏→对比显示功能，具备能直接将TOFD图像转换成BMP位图的功能

●新增高速双频无线网络模块和4G模块，可实现多种方式的数据无线传输和实时监控，可支持PC、平板和手机等移动终端

●离线图象分析：恢复和回放扫查时记录的A扫波形；缺陷尺寸和轮廓厚度/幅度数据统计分析；记录转换到ASCII/MSWord/MS Excel格式报告

技术参数

脉冲类型                                负方波脉冲                                                   脉冲前沿                <10 ns

脉冲宽度                               30ns-1000ns  连续可调(5ns步进)                  阻抗匹配                25Ω 、500Ω 可同时连接探头12 个

接收参数

采样频率/位数                       200MHz/10bits                                            采样深度                  512

重复频率                               25Hz-1000Hz                                               可调衰减器精度        <1dB/12dB

等效输入噪声                        <80nV/√Hz                                                   扫描范围零界面入射 -14000mm钢纵波

声速范围                             （300-20000）m/s                                         动态范围                   ≥36dB

垂直线性误差                        ≤3%                                                               水平线性误差           ≤0.1%

综合性能

分辨力                                 >36dB                                                             灵敏度余量             >60dB(Φ2×200mm)

检波方式                             全检波、正检波、负检波、射频                         波形平均                 1-16可调

成像模式                             A扫、 B扫、C扫                                                直线扫查长度        （0-40000）mm自动滚屏

仪器参数

整机尺寸                             254×188×65（mm）                                       整机重量                2.0kg（含电池）

显示屏尺寸                           7'                                                                     显示屏分辨率          800×480

人机交互                             电容触摸屏，键盘，飞梭电源、电池                   电池                        7.4V/15Ah

固态硬盘                              64 GB                                                               接口                        LAN，USB3.0， HDMI，WIFI，4G(可选)

工作温度                              (-10-40)°C（参考值）                                       相对湿度               （20-95）%RH

出厂检验                              提供欧标检验报告

应用

板材焊缝检测、管道焊缝检测、压力容器等特种设备检测
