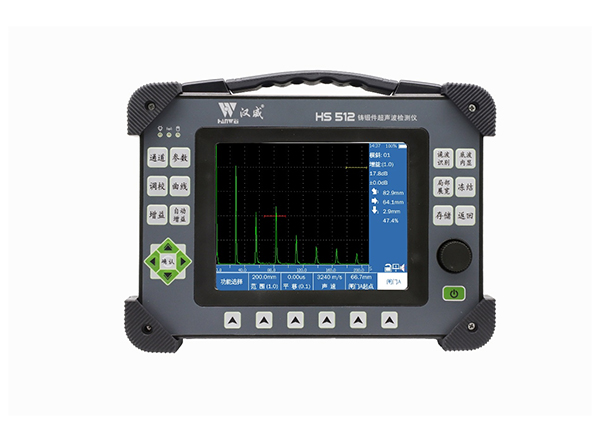

HS 512铸锻件超声波检测仪

产品概述HS 512是一款铸锻件专用检测仪，仪器外观与我公司市场上占有率较高的HS810 TOFD检测仪保持一致，重量轻，易携带，有4角防护，防撞耐磨。常用功能设置热键，操作简单高效。
功能特点ø 一键识别诡波，检测长工件时可准确检测缺陷而不受幻象波干扰，让检测更简单；
ø 底波内显，底波与伤波差异再大也可同屏显示；
ø 局部展宽功能，呈现更多…

咨询热线：13761118001

产品介绍75

产品概述

HS 512是一款铸锻件专用检测仪，仪器外观与我公司市场上占有率较高的HS810 TOFD检测仪保持一致，重量轻，易携带，有4角防护，防撞耐磨。常用功能设置热键，操作简单高效。

功能特点

Ø 一键识别诡波，检测长工件时可准确检测缺陷而不受幻象波干扰，让检测更简单；

Ø 底波内显，底波与伤波差异再大也可同屏显示；

Ø 局部展宽功能，呈现更多波形细节，关注你的关注；

Ø DAC,、AWS、DGS曲线自由切换，满足不同模式及标准的要求。

技术参数

通用参数
用户界面的语言	中文
存储空间	8G SD卡，可扩展至64G
供电类型	DC15V适配器供电 11.1V/6600mA锂电池供电
显示屏类型	6.5英寸LED液晶屏
总体尺寸（宽 × 高 × 厚）	248×180×80（mm）
重量	2.4kg
颜色	军绿色
人机交互	飞梭、键盘

仪器接口
探伤接口	C9*2
I/O接口	2路编码器接口
USB端口	2个USB 2.0
视频输出	1个VGA
通讯接口	1个RJ45网口
电源接口	标准2.5mmDC接口

脉冲发生器
脉冲发生器	可调负方波
脉冲重复频率（PRF）	15 Hz ～ 1000 Hz
发射电压	300 V～800 V
脉冲宽度	300 V～800 V
发射阻尼	30 ns ～ 1000 ns
发射阻尼	50 Ω、500 Ω

接收器
采样频率	200MHz/10bit
采样深度	512
接收器带宽	0.5～ 30MHz，在−3 dB处
等效输入噪声	≤80nV/√Hz
检波	全波、正半波、负半波、射频波
水平线性	0.2% FSW

垂直线性	3%FSH
衰减器精度	＜ ±1dB/20dB
波幅测量	0.4% ～ 100%FSH
增益范围/调节步进	120dB/0.1dB
综合性能	39dB
分辨率	62dB
灵敏度余量	62dB
