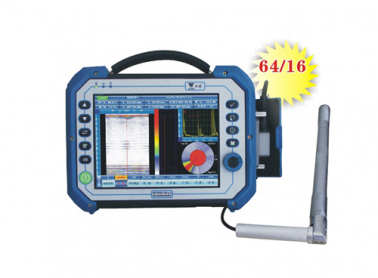

HS PA20-Ae（bolt）超声波相控阵检测仪

产品概述

HS PA20-Ae（bolt）是一款基于相控阵导波检测技术的螺栓专用检测设备，能够实现多规格紧固螺栓的在役检测，在现有相控阵常用功能上新增了螺栓结构3D模拟功能，能够实时显示检测结果。

功能特点

● 16通道并行数模转换，实时相位控制

● 全程动态聚焦，聚焦性能更好

● 全新流程化操作模式，易学易用，图像轻松扫

● 具备高度闸门、声程闸门自动报警功能，缺陷判别更快捷

● 具备螺栓3D模型显示功能

● 屏幕一键截图和报表功能

● 高达60Hz 显示刷新率，图形动态效果更佳

技术参数

相控阵参数

通道数16/64                                                       刷新率60Hz                                                                        增益范围/步进80dB/0.1dB

系统带宽0.5MHz-15MHz（-3dB）                     延迟精度2.5ns                                                                     数字增益0dB-24dB

采样频率/位数100MHz/8bit                               检波方式全检波、正检波、负检波、射频                               DAC16点

采样深度8192                                                     发射延迟范围0us-20us                                                         TCG16点

数字平滑平均8                                                    发射电压50V-150V                                                              聚焦模式动态聚焦

S扫线数256                                                         脉冲宽度30ns-500ns（步进10ns）                                     扫查图像A/C/D/S/L/3D

重复频率1.0KHz-5.0KHz                                      脉冲激发方式负方波

TOFD参数

发射电压 50V-300V                                                        采样频率/位数 100MHz/10bit                                                            重复频率 100Hz-800Hz

通道数2对TOFD（2发2收）                                             数字采样点1024                                                                                 刷新率60Hz

系统带宽0.5MHz-15MHz（-3dB）                                  数字平均    8                                                                                      检波方式全检波、正检波、负检波、射频

仪器参数

整机尺寸    250×180×75（mm）                                   屏幕分辨率       800X600                                                                   报警器声光报警

整机重量   2.7Kg                                                             数据存储64GB                                                                                   供电方式DC15V/Bat11.1V

机壳材质      塑料                                                            扩展接口      USB2.0×2，VGA                                                           续航时间连续工作7小时以上（锂电池供电）

屏幕尺寸8.4''                                                                  编码器接口         2个                                                                         工作温度(-10-40)℃（参考值）
